HP-Notebook XE3L FIR-Schnittstelle

Stand: 4. April 2002

Auf dieser Seite beschreibt Armin Wehner (armin.w@t-online.de) wie er an seinem HP-Notebook XE3L eine Fast-Infrared-Schnittstelle nachgerüstet hat.

  1. Akku des Notebooks entfernen

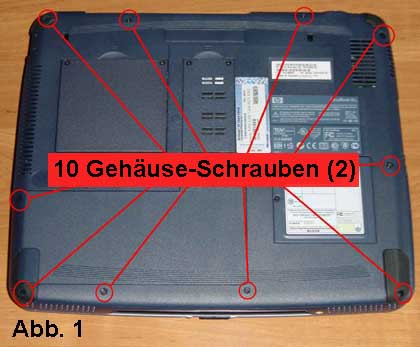

  2. Danach muss man mit einem kleinen Kreuzschlitzschraubendreher alle von außen sichtbaren Schrauben des Notebooks entfernen. Es müssen 14 Stk. sein inkl. den 4 Stk. auf der Rückseite (Abb. 1 & Abb. 2)

    Abb. 1 Abb. 2

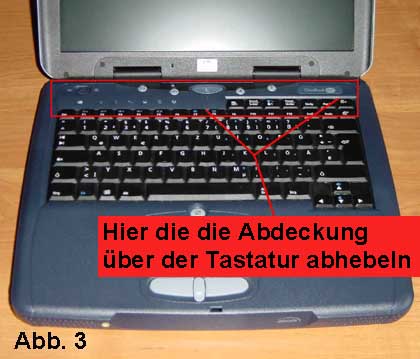

  3. Mit einem kl. Schlitzschraubendreher die Abdeckung über der Tastatur "One-Touch-Tasten" entfernen (Abb. 3)

    Abb. 3

  4. Platine unter der Abdeckung entfernen (ist mit 2 Schrauben befestigt )
  5. Display-Kabel unter der Platine und vom Board Herausziehen
  6. 4 Display-Schrauben entfernen und Display abnehmen
  7. Es kommen 4 Schrauben zum Vorschein die entfernt werden müssen (Abb. 2)

    Abb. 2

  8. Tastatur entfernen (4 Befestigungsschrauben)
  9. Unter der Tastatur kommen 2 weiter Schrauben zum Vorschein die entfernt werden müssen
  10. Nun sollte man den obern Gehäusedeckel vom untern trennen können
  11. Jetzt sieht man das ganze Innenleben des Notebooks, es müssen folgende Geräte noch entfernt werden bevor man des Board aus dem unteren Gehäusedeckel herausnehmen kann.
    1. Geteilter Alu-Rahmen der in der Mitte durch eine kleine Schraube verbunden ist und durch 2 Schrauben am unteren Gehäusedeckel befestigt ist.
    2. 3,5 zoll Floppy (2 Bef.-Schrauben)
    3. 2,5 zoll HDD (4 Bef.-Schrauben)
    4. CD-Rom (keine Befestigung)
    5. Prozessor-Kühlkörper (4 Bef.-Schrauben)
    6. Das Board wird jetzt noch von 10 Schrauben gehalten:
      • 4 Stk. auf die der Prozessor-Kühlkörper geschraubt war
      • 2 Stk. halten den Parallelport an der Gehäuserückseite
      • 2 Stk. halten den VGA-Port an der Gehäuserückseite
      • eine hält das Board hinter dem Modem Anschluss
      • eine hält das Board in der Nähe des Parallelports
  12. Nun sollte man das Board heraus nehmen können
  13. Entfernen Sie kleine Plastikabdeckung an der stelle an der später die FIR-Schnittselle ihren Platz einnimmt (ist erst möglich wenn das Board ausgebaut ist)
  14. Die FIR-Schnittstelle muss neben dem VGA-Port aufgelötet werden.

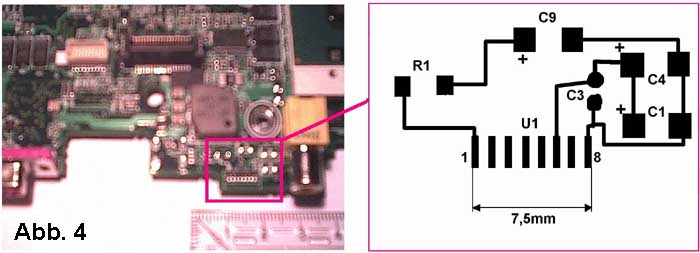

  15. Die Anordnung der Leiterbahnen sollt ungefähr so sein wie in Abb. 4 dargestellt

    Abb. 4

  16. Es ist unbedingt auf das Korrekte einlöten der Bauteile zu achten!!!
    Bauteilliste:
    • U1 - IRMS6400 (Hersteller: Infineon) oder ein Vergleichbares Bauteil, z.B. TFDU6101E (Hersteller: Vishay Telefunken)
    • R1 - min. 5,1 bis max. 10 Ohm
    • C1 & C4 - zusammen 4,7µF Tantal-Elko
    • C3 - 100nF Vielschicht-Kerko
    • C9 - 22µF Tantal-Elko
    Ich habe bei meinem Notebook ein Infineon-Modul und ein Widerstand von 6 Ohm eingelötet.
    Falls ein FIR-Modul eines anderen Herstellers benutzt wird muss R1 je nach Datenblattangabe geändert werden. z.B. TFDU6101E von Vishay Telefunken: R1 - min. 7,2 bis max. 14 Ohm

    Der Widerstandswert sollt den min.- und max.- Wert nicht unter- bzw. überschreiten.
    Je kleine der Widerstand desto größer die Reichweite und desto größer die Stromaufnahme.

  17. Nachdem alle Bauteile auf dem Board aufgelötet sind kann das Notebook nun wieder zusammengebaut werden
  18. Nachdem Sie das Notebook eingeschaltet haben müssen Sie im Bios noch die FIR-Schnittstelle Aktivieren.
    Hierbei haben Sie folgende Möglichkeiten:
    • Am einfachsten mit der automatischen Konfiguration:
      SchlaterEinstellungmögliche Optionen
      Infrared Port:AutoDisabeld / Enabeld / Auto
      Mode:FIRNormal / IrDA / ASK-IR / FIR
    • Wenn nötig, können alle Resourcen von Hand eingestellt werden:
      SchlaterEinstellungmögliche OptionenAnmerkungen
      Infrared Port:EnabeldDisabeld / Enabeld / Auto
      Base I/O adress:2F83F8 / 2F8 / 3E8 / 2E8je nach dem welche Adresse gerade frei ist
      Interrupt:IRQ 3IRQ 3 / IRQ 4je nachdem, was frei ist
      Mode:FIRNormal / IrDA / ASK-IR / FIR
      DMA channel:DMA 3DMA 1 / DMA 3Je nachdem was frei ist. eher DMA 3
  19. Fertig eingebauter FIR-Port (Abb. 2 rosa umrandet)

    Abb. 2

Selbstverständlich übernehme ich keinerlei Garantie für evtl. Hardwareschäden!!!!!!

Zum Schluss noch ein ganz Herzliches Dankeschön an Dschen Reinecke, ohne seine Tipps hätte ich diesen Umbau nie in die Realität umsetzen können!!!
Bei ihm ist auch ein passendes Infrarotmodul erhältlich.
